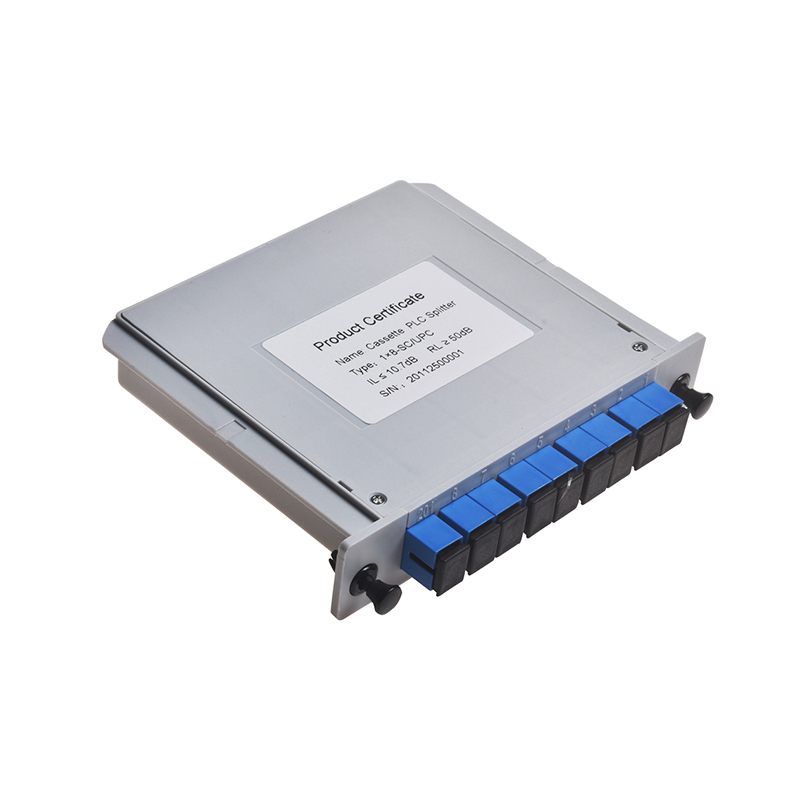

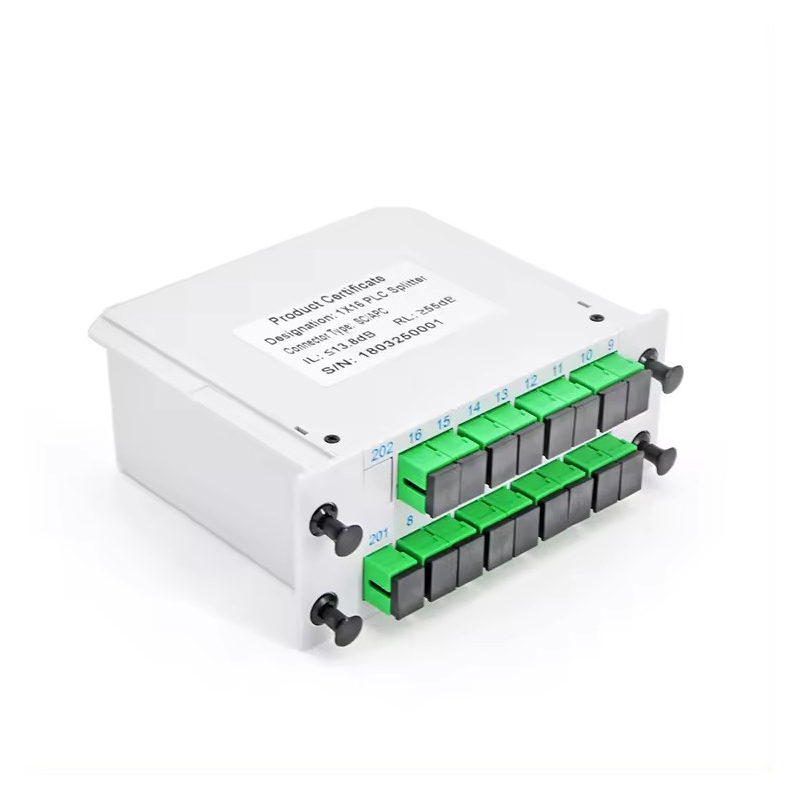

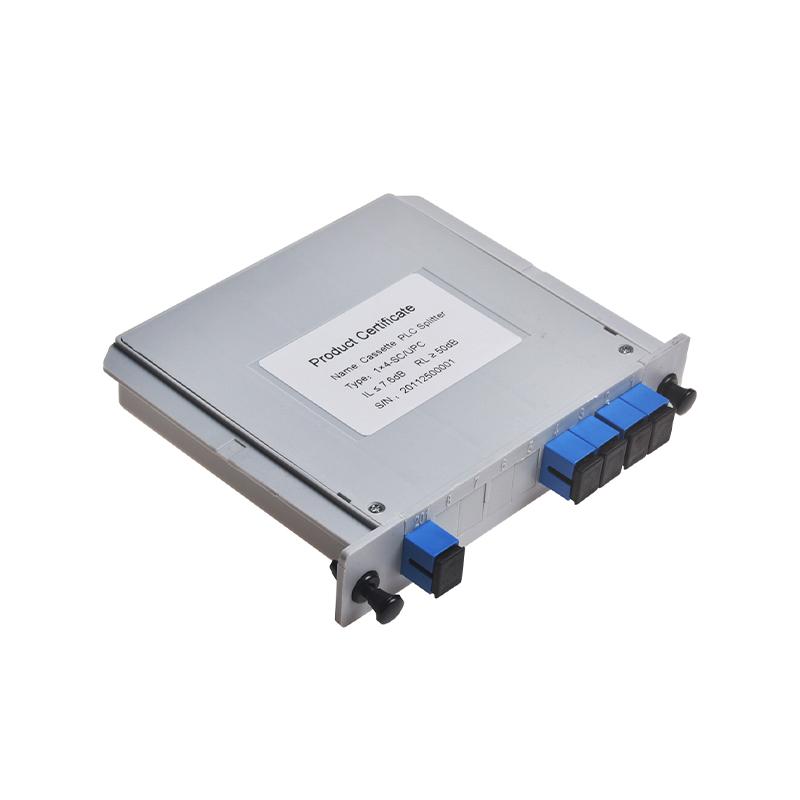

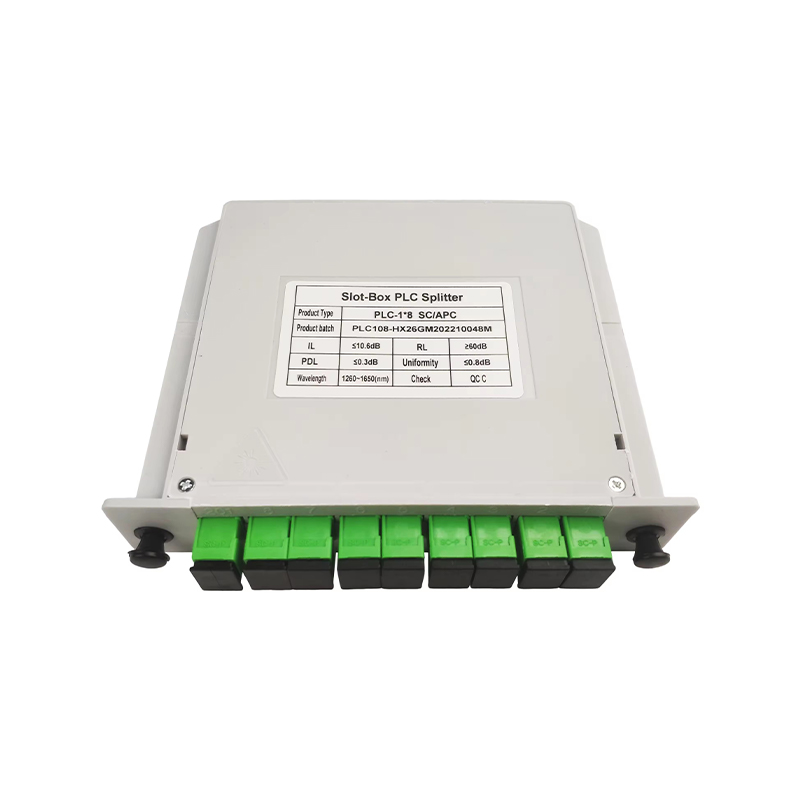

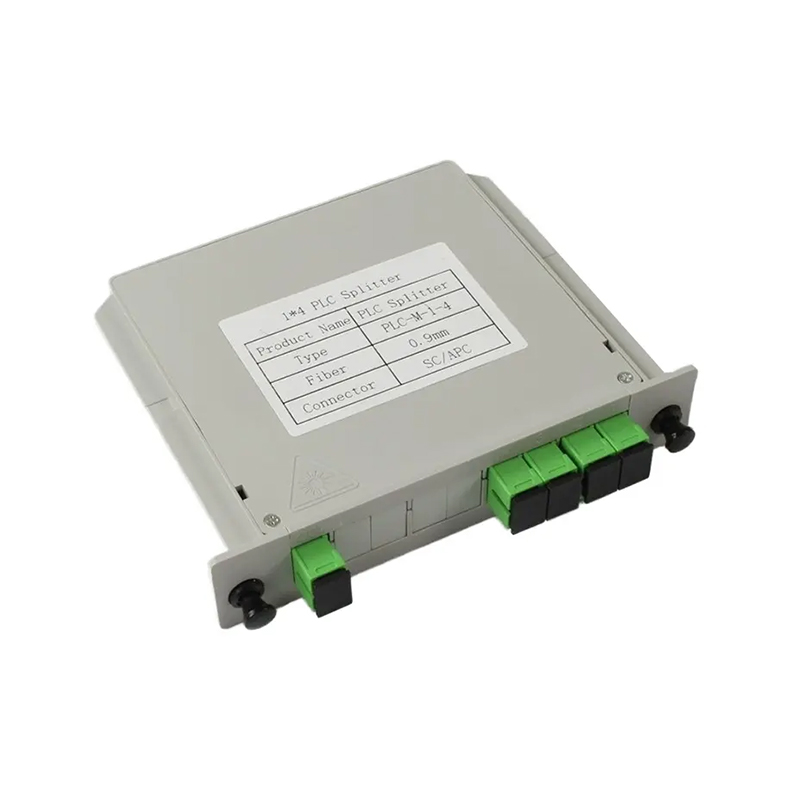

LGX Caiséad Snáithín snáthoptaice PLC Scoilteoir Is gléas éighníomhach optúil atá bunaithe ar theicneolaíocht tonntreoraithe optúil planar (PLC), atá pacáistithe i mbosca modúlach de mhéid caighdeánach LGX (Lucent Gateway Exchange). Is é an phríomhfheidhm atá aige ná fuinneamh an chomhartha optúla ionchuir a dháileadh go cothrom ar ilphoirt aschuir de réir an chóimheas scoilteadh réamhshocraithe, chun tarchur comharthaí optúla pointe-go-ilphointe a bhaint amach.
1. Teicneolaíocht lárnach: PLC
Prionsabal oibre: Déantar cosáin tonntreoraithe optúla beachtais ar fhoshraith Grianchloch ag baint úsáide as teicneolaíocht leathsheoltóra. Tá an comhartha optúil ionchuir cúpláilte agus roinnte sa limistéar scoilteadh waveguide.
Príomhghnéithe:
Aonfhoirmeacht scoilte: Tá cumhacht optúil gach calafort aschuir an-chomhsheasmhach.
Neamhíogaireacht tonnfhad: Is féidir leis oibriú go cobhsaí i raon tonnfhad leathan 1260nm go 1650nm (a chlúdaíonn an príomhbhanna cumarsáide de shnáithín optúil aon-mhodh).
Ardchobhsaíocht agus iontaofacht: Struchtúr cosán uile-ghloine, inoiriúnaitheacht mhaith don chomhshaol agus saolré fada.
Dlúth: Tá an sliseanna beag i méid agus éasca le pacáistiú comhtháite ard-dlúis a bhaint amach.
2. Gnéithe de phacáistiú bosca LGX
Tá pacáistiú bosca LGX (Lucent Gateway Exchange) ina chorprú tábhachtach de tháirgeadh caighdeánaithe Ningbo Goshining. Leanann sé go docht le caighdeáin idirnáisiúnta ar nós IEC 61754. Tá an leithead tipiciúil iolrach de 1 orlach (25.4mm) agus is féidir é a oiriúnú go gan uaim do phainéal adapter LGX de fhrámaí caighdeánacha dáileadh snáithíní optúla (ODFanna), boscaí dáileacháin (ODBanna), agus boscaí tras-nasc (OCCanna).
Méid caighdeánaithe: Comhlíonann sé le sonraíochtaí an bhlaosc LGX arna sainiú ag IEC 61754 agus caighdeáin eile (il leithead tipiciúil 1 orlach / 25.4mm), éasca le suiteáil i bpainéal uilíoch adapter LGX de fhráma dáileadh snáithíní optúla caighdeánach (ODF), bosca dáileadh snáithíní optúla (ODB), bosca trasnaisc snáithíní optúla (OCC).
Dearadh modúlach: Simplíonn struchtúr breiseán agus súgartha próisis suiteála, cothabhála, fairsingithe agus bainistíochta calafoirt.
Cosaint calafoirt: Cuir adapters (cosúil le SC, LC, FC, etc.) nó asraonta pigtail ar fáil chun aghaidh deiridh an chónascaire snáithíní optúla a chosaint go héifeachtach.
Struchtúr inmheánach: De ghnáth tá sliseanna scoilteora PLC, eagar snáithíní ionchuir/aschuir (FA), gliú meaitseála, comhpháirteanna athneartaithe, etc., cuimsithe i mblaosc miotail nó plaisteach ard-neart chun feidhmíocht optúil agus neart meicniúil a chinntiú.
3. Príomhpharaiméadair theicniúla
Soláthraíonn Ningbo Goshining raon iomlán cóimheasa brainse ó 1x2 go 1x64, 2x4 go 2x32, agus féadann sé táirgí cóimheas brainse speisialta a shaincheapadh de réir riachtanais an chustaiméara.
Is sonraíochtaí tipiciúil iad na paraiméadair seo a leanas, agus braitheann na luachanna sonracha ar an tsamhail (cóimheas brainse, cineál calafoirt):
Cóimheas brainse - Coiteann: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32, etc.
Tonnfhad oibriúcháin - 1260nm ~ 1650nm (de ghnáth clúdaíonn sé an banna córais aonmhód: banna O/E/S/C/L)
Caillteanas isteach (IL) - luach íosta teoiriciúil diall aonfhoirmeachta caillteanas breise. Sampla: tá luach tipiciúil 1x32 thart ar 16.5dB ~ 17.5dB
Aonfhoirmeacht - Saintréithe an difríocht i gcaillteanas de gach calafort aschuir. Sampla: ≤ 1.0 dB (1xN)
Caillteanas Cleithiúnach Polarúcháin -- (PDL) ≤ 0.3 dB
Treoraitheacht/Caillteanas Tuairisceáin -- (RL) ≥ 55 dB (deireadh ionchuir)
Teocht Oibriúcháin -- 40°C ~ 85°C (caighdeán tionsclaíoch)
Teocht Stórála -- -40°C ~ 85°C
Cineál Snáithín -- G.652.D Snáithín Mód Aonair
Cineál Cuibheora -- SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, srl. (roghnach)
Méid an Phacáiste - LGX Caighdeánach (m.sh. is féidir le hairde 1U freastal ar mhodúil iolracha)
4. Cásanna Iarratais tipiciúla
Líonra Optúil Éighníomhach (PON): Lárnóid scoilteora optúil de líonra FTTx (Snáithín go dtí an Baile / Foirgneamh / Nód) (m.sh. dáileadh comhartha idir OLT agus iolrach ONU/ONT).
Fráma/Bosca Dáilte Snáithín (ODF/ODB): Dáileadh cosán optúil inmheánach agus bainistiú seomra ríomhaireachta lárnach agus lárionad sonraí.
Snáithín go dtí an Antenna (FTTA): Scaradh comharthaí optúla i líonraí rochtana gan sreang dáilte (DAS) agus líonraí tosaigh/meánacha 5G.
Teilifís Chábla (CATV): Dáileadh ilphointí comharthaí optúla i líonraí HFC.
Tástáil agus tomhas: Nuair is gá comhartha foinse solais amháin a dháileadh ar il-threalamh tástála nó pointí monatóireachta ag an am céanna.
5. Pointí roghnúcháin agus suiteála
Cóimheas scoilte: Arna chinneadh de réir topology líonra agus líon na n-úsáideoirí deiridh.
Cineál calafoirt: Roghnaigh adapter a mheaitseálann an cónascaire snáithín atá ann cheana féin (SC, LC, FC) agus aghaidh deiridh (UPC gorm, glas APC) sa chóras.
Timpeallacht suiteála: Deimhnigh go dtacaíonn an gléas (ODF/ODB) le suiteáil modúl caiséad LGX caighdeánach.
Bainistíocht snáithíní: Tabhair aird ar gha lúbthachta an tsnáithín (≥ 30mm) le linn na suiteála chun lúbthacht iomarcach nó brúchtadh pigtails a sheachaint.
Glanadh: Sula ndéantar é a shuiteáil agus a nascadh, ní mór uirlisí gairmiúla a úsáid chun aghaidh deiridh an chónascaire snáithín agus port an fheiste a ghlanadh.
