Cad é an difríocht idir cordaí paiste OM3 agus OM4?

Is é an príomhdhifríocht idir cnódaí paiste OM3 agus OM4 ná bandaleithead agus achar tarchurtha: cuireann OM4 Bandaleithead Módúil Éifeachtach (EMB) de 4700 MHz·km - níos mó ná dúbailte OM3 2000 MHz ·km - agus tacaíonn sé le 100G Ethernet thar 150 méadar, i gcomparáid le 100 méadar do OM3. Is cineálacha snáithíní ilmhódacha iad an dá cheann a roinneann an struchtúr croí/cumhdach 50/125 μm céanna, ach úsáideann OM4 próiseas déantúsaíochta snáithíní níos scagtha, rud a fhágann gurb é an rogha tosaíochta d’ionaid sonraí ard-dlúis agus do thimpeallachtaí líonra bandaleithead-dian.

Corda Paiste OM3 vs OM4 : Príomh-Sonraíochtaí Teicniúla

Is é tuiscint a fháil ar na difríochtaí teicniúla idir OM3 agus OM4 an bonn chun an cinneadh ceart maidir le cáblaí a dhéanamh. Tugann an tábla thíos achoimre ar na paraiméadair is tábhachtaí taobh le taobh.

Cén Fáth a Thairgeann OM4 Bandaleithid Níos Mó agus Teacht Níos faide?

Eascraíonn buntáiste feidhmíochta OM4 as próifíl athraonta innéacs grádaithe níos cruinne sa chroíshnáithín. Laghdaíonn an lamháltas déantúsaíochta níos déine seo moill ar mhodh difreálach (DMD), rud a chiallaíonn go leathnaíonn bíoga solais níos lú agus iad ag taisteal, rud a aistríonn go díreach go bandaleithead módúil níos airde agus saobhadh comhartha níos ísle thar achair níos faide.

I dtéarmaí praiticiúla:

• Soláthraíonn OM3 EMB de 2000 MHz·km , leordhóthanach le haghaidh iarratais 10G agus 40G ag achair mheasartha;
• Sroicheann OM4 4700 MHz·km — 2.35 × níos airde — a chumasaíonn tarchur iontaofa 100G le optaic chomhthreomhar amhail trasghlacadóirí QSFP agus QSFP28;
• Ag luasanna 40G agus 100G, seachadann OM4 50 méadar breise de bhaint amach thar OM3, rud atá suntasach i leagan amach urláir lárionad sonraí mór.

Tá an difríocht seo faoi deara go háirithe nuair a dhéantar péireáil le foinsí solais VCSEL (Léasair Astaithe Dromchla Ingearach-cuasachta), atá an-íogair do bandaleithead módúil an tsnáithín a thiomáineann siad.

Conas a Aithint Corda Paiste OM3 vs OM4s Amharc

Seachnaíonn sainaithint cordaí paiste OM3 agus OM4 i gceart sa réimse neamhréireanna costasacha. Is féidir an dá chineál a idirdhealú ag dath seaicéad agus lipéadú.

Dath Jacket

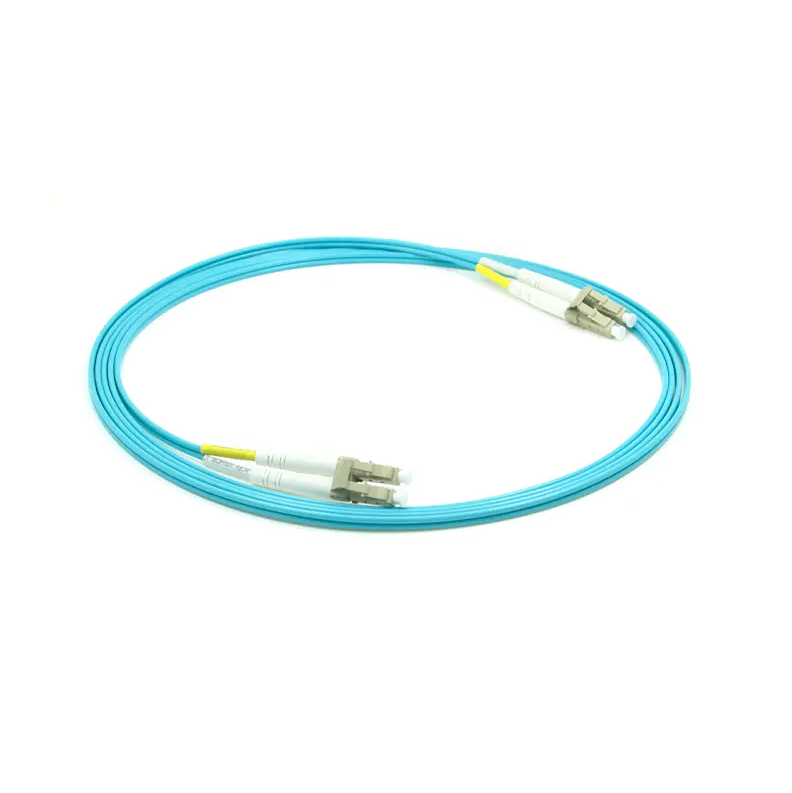

• OM3: Aqua (gorm-uaine éadrom) — an dath caighdeánach in aghaidh TIA-568;
• OM4: Erika Violet (corcra éadrom) — molta ag IEC 60793-2-10; áfach, úsáideann roinnt cáblaí OM4 seaicéid Aqua freisin, mar sin ní bhíonn dath amháin cinnte i gcónaí.

Marcanna Lipéadaithe agus Priontála

Beidh "OM3" nó "OM4" priontáilte go díreach ar an seaicéad nó ar bhróg an chónascaire ag cordaí paiste creidiúnacha, agus go minic beidh "50/125" nó ainmniú bandaleithead mar "OM4 4700" ag gabháil leo. Fíoraigh an mharcáil chlóite i gcónaí seachas a bheith ag brath ar dhath na seaicéid amháin, go háirithe nuair atáthar ag ceannach ó fhoinsí éagsúla.

An féidir Corda Paiste OM3 agus OM4 a Mheascadh?

Go fisiciúil, tá - úsáideann an dá chineál na toisí céanna 50/125 μm, mar sin de tá a gcónaisc comhoiriúnach go hiomlán agus is féidir iad a chónascadh le chéile . Mar sin féin, má dhéantar iad a mheascadh i nasc amháin, déantar feidhmíocht a dhíghrádú go dtí an teascán snáithíní ar rátáil níos ísle (an prionsabal nasc is laige).

Mar shampla, i nasc 40G:

• Tacaíonn nasc uile-OM4 suas go dtí 150 méadar ;
• Laghdaítear an t-achar uasta éifeachtach go dtí na codanna OM3 agus OM4 a mheascadh Teorainn 100 méadar OM3 ;
• Is féidir le meascadh go minic caillteanas ionsáite breise a thabhairt isteach ó mhí-oiriúnú mód ag an bpointe splice, rud a mhéadaíonn rátaí earráide giotán.

Mar chleachtas is fearr, bain úsáid as grád snáithín comhsheasmhach ar fud gach nasc aonair . Tá sé seo ríthábhachtach go háirithe ag 100G agus os a chionn, nuair a bhíonn sé i bhfad níos deacra aon chaillteanas corrlaigh nasc-bhuiséid a fhulaingt.

Uasfhad Tarchurtha de réir Luas Líonra

Cathain a Roghnaigh OM3 agus Cathain a Roghnaigh OM4

Braitheann an rogha ceart ar do riachtanais luais reatha, ar fhad rith na gcáblaí, agus ar an treochlár uasghrádaithe.

Roghnaigh OM3 Nuair:

• Feidhmíonn do líonra ag 10G le ritheann faoi 300 méadar ;
• Tá líonra fiontar beag go meánach nó LAN campais á bhainistiú agat a bhfuil achair ghearr idir-raca agat;
• Níl aon ghá intuartha le haistriú níos faide ná 40G go luath;
• Tá tú ag athsholáthar cordaí paiste i mbonneagar OM3 atá ann cheana féin chun comhsheasmhacht a choinneáil.

Roghnaigh OM4 Cathain:

• Tá tú ag imscaradh 40G, 100G, nó naisc ar luas níos airde a bhfuil sruthanna acu atá gar do nó níos mó ná 100 méadar;
• Tá tú ag tógáil nó ag leathnú lárionad sonraí mór a bhfuil ailtireacht dhuilleog ard-dlúis aige;
• Áiríonn do threoirchlár bonneagair ascnamh go 400G laistigh de na 5-10 mbliana amach romhainn;
• Tá tú ag baint úsáide as optaic chomhthreomhar (comhéadain MPO/MTP) le haghaidh cáblaí cnámh droma struchtúrtha.

Is fiú a thabhairt faoi deara gur le haghaidh 400G agus níos faide anonn , tá an tionscal ag glacadh níos mó agus níos mó OM5 snáithín leathanbhanda ilmhód, a thacaíonn le Ilphléacsú Rannán Tonnfhad Gearr (SWDM) chun cumas nasc a mhéadú go mór. Mar sin féin, is é OM4 an láthair milis praiticiúil d’imscaradh 100G reatha.

Cineálacha Nascóirí agus a dTionchar ar Fheidhmíocht OM3/OM4

Is cuma cé acu a roghnaíonn tú OM3 nó OM4, tá an cineál cónascaire agus cáilíocht aghaidh deiridh chomh tábhachtach céanna le feidhmíocht nasc iomlán. I measc na gcónasc corda paiste snáithíní multimode coitianta tá:

• Déphléacsacha LC : An cineál is mó a úsáidtear le haghaidh trasghlacadóirí SFP/SFP/QSFP in 1G trí fheidhmchláir 100G; fachtóir foirm dhlúth;
• SC Déphléacsacha : Coiteann i líonraí fiontraíochta traidisiúnta agus líonraí limistéar stórála;
• MPO/MTP : A úsáidtear le haghaidh tarchur comhthreomhar 40G/100G/400G, cuachta 8, 12, nó 24 snáithíní isteach cónascaire amháin - riachtanach do ard-dlúis cáblaí cnámh droma lárionad sonraí;
• ST : Cónascaire ar stíl bayonet fós le fáil i dtrealamh líonra oidhreachta.

Le haghaidh stíl snasta, is gnách go n-úsáideann cordaí paiste multimode PC (Teagmhálaí Fisiceach) or UPC (Teagmháil Ultra Fhisiciúil) bailchríocha aghaidh deiridh, le caillteanas ionsáite tipiciúil ≤ 0.3 dB. Seachain nascóirí UPC ilmhódacha a nascadh le cónaisc APC (Teagmháil Fhisiciúil Uillinn) - cruthaíonn an difríocht uillinn 8° cúl-mhachnamh suntasach agus caillteanas comhartha, fiú más féidir leo cónascadh go fisiciúil.

Comhoiriúnacht Siar agus Luach Infheistíochta Fadtéarmaí

Tá OM4 comhoiriúnach go hiomlán siar le trealamh OM3. Is féidir corda paiste OM4 a phlugáil go díreach isteach in aon chalafort nó trasghlacadóir a dearadh ar dtús do OM3 gan aon choimhlint fhisiciúil. Ciallaíonn sé seo nach gá crua-earraí nua a chur in ionad uasghrádú go OM4.

Ó thaobh costais iomlána úinéireachta de, cuireann imscaradh OM4 i suiteálacha nua saol seirbhíse níos faide ar fáil:

• Nuair a uasghrádaítear líonra 10G go 100G níos déanaí, Is féidir le cáblaí OM4 fanacht i bhfeidhm gan snáithín a ath-tharraingt;
• Ritheann OM3 ag druidim leis an teorainn 100-méadar ag 100G fág beagán spáis cloiginn le haghaidh leathnú amach anseo, rud a d’fhéadfadh tionscadal costasach athcháblú a chur i bhfeidhm;
• I gcás lárionaid sonraí atá ag pleanáil fás leanúnach acmhainne thar léaslíne 5-10 mbliana, is é OM4 an rogha fhadtéarmach is iontaofa ó thaobh na heacnamaíochta de.

Achoimre: OM3 nó OM4 — Cé acu ar cheart duit a roghnú?

Tagann an cinneadh síos ar thrí chritéar shimplí:

• Má tá do luas reatha Tá 10G agus ritheann cábla faoi 300 méadar , Buaileann OM3 go hiomlán le do chuid riachtanas;
• Má tá tú ag rith 40G nó 100G, nó achair níos mó ná 100 méadar , is é OM4 an rogha ceart;
• Le haghaidh ionaid sonraí nua a thógáil nó aon líonra a bhfuil cosán soiléir uasghrádaithe aige , má dhéantar OM4 a imscaradh ón tús seachnaítear costais athcháblaithe amach anseo.

Níl an bundifríocht idir OM3 agus OM4 ina struchtúr fisiceach — is snáithín ilmhóid grádaithe 50/125 μm an dá cheann — ach i ndéantúsaíocht beachtas agus bandaleithead insroichte. Is uasghrádú feidhmíochta é OM4 thar OM3, ní athsholáthar teicneolaíochta eile. San fheidhmchlár ceart, is réitigh shnáithíneacha ilmhódacha iontaofa iad araon a chomhlíonann caighdeáin.
