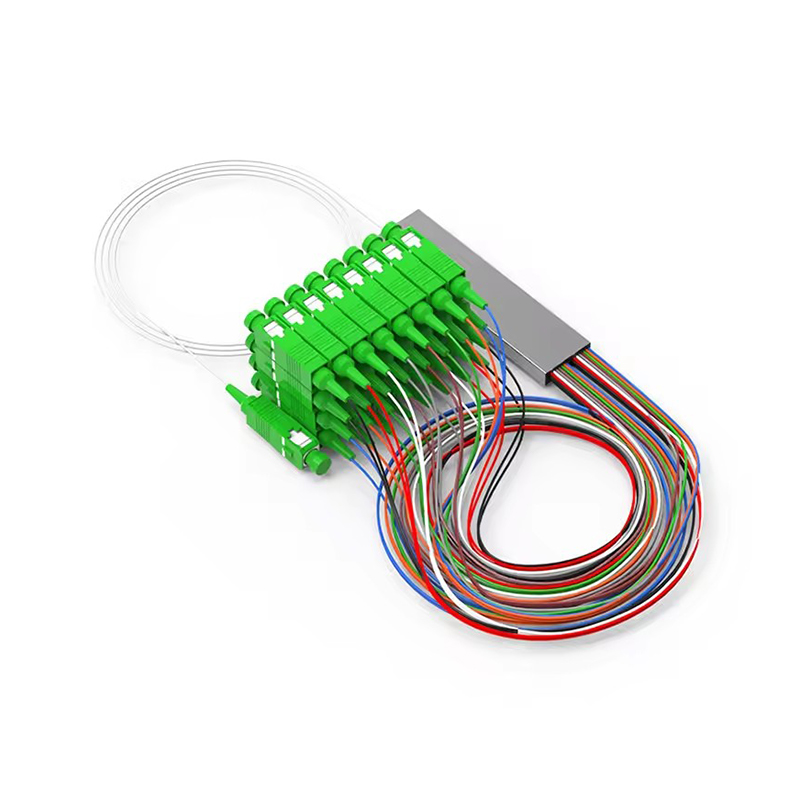

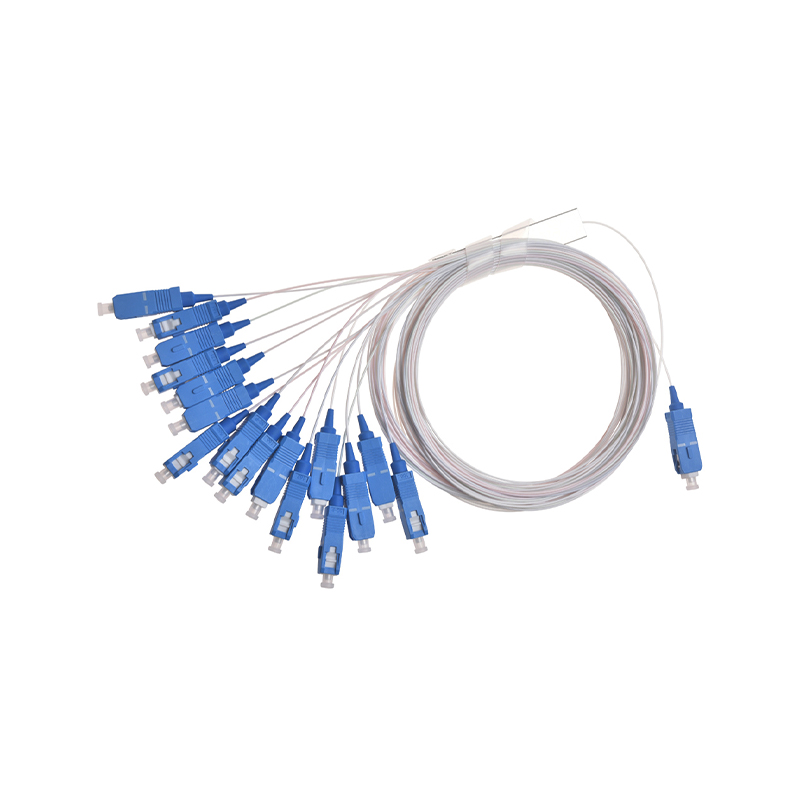

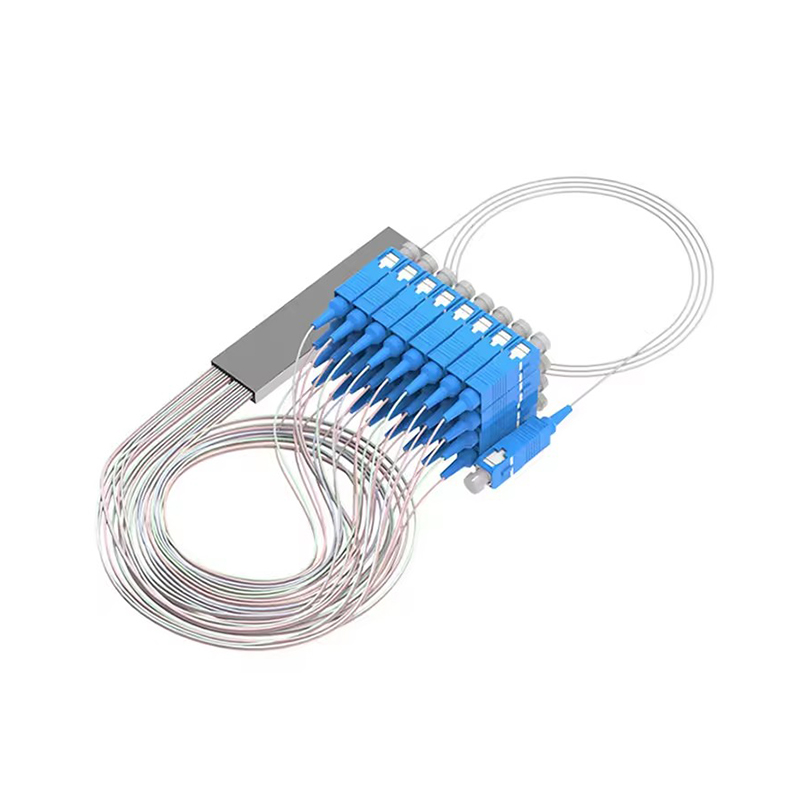

Snáithín Bare (Mionmhodúl) Snáithín snáthoptaice PLC Scoilteoir

Snáithín Bare (Mionmhodúl) scoilteoir snáithín PLC is scoilteoir éighníomhach optúil é a úsáideann teicneolaíocht tonntreoraithe optúla plánach (PLC). Is modúl miniaturized é a fhoirm phacáiste le pigtail snáithíní lom. Is é an fheidhm lárnach ná comhartha optúil ionchuir a roinnt i il-aschuir de réir cóimheas scoilteadh ar leith (mar shampla 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, etc.) i gcóras snáithíní optúla aon-mhodh chun dáileadh cumhachta optúla a bhaint amach. Is cuid lárnach de shnáithín don bhaile (FTTH), líonra éighníomhach optúil (PON) agus córais dáileacháin snáithíní éagsúla.

Ag Ningbo Goshining Communication Technology Co., Ltd., speisialtóireacht againn i réitigh snáthoptaice deireadh le deireadh a sheachadadh. Léiríonn ár Scoilteoir Bare Fiber PLC an tiomantas seo, ag comhcheangal teicneolaíocht ceannródaíoch PLC le dearadh dlúth chun FTTH, PON, agus líonraí dáileacháin optúla a chumhachtú ar fud an domhain.

1. Prionsabal teicniúil: bunaithe ar sliseanna PLC
Fondúireacht sliseanna PLC: Is ciorcad tonn-treoraithe optúil planar é an croí a mhonaraítear ar fhoshraith ghloine Grianchloch trí phróisis leathsheoltóra (cosúil le fótailiteagrafaíocht agus eitseáil). Tá an struchtúr tonn-treoraithe optúil deartha go beacht chun cúpláil agus scoilteadh comharthaí optúla a bhaint amach.
Meicníocht Branching: Téann an comhartha optúil ionchuir isteach i struchtúr brainse Y-brainse nó cascáid ilchéime den sliseanna PLC, agus déantar an fuinneamh optúil a dháileadh go cothrom ar gach cainéal aschuir bunaithe ar airíonna fisiceacha an tonntreoraithe optúla (cosúil le cúpláil mód) (is é an cineál fiú scoilte an ceann is coitianta).
Neamhspleáchas tonnfhad: Tá freagra cothrom speictreach ag an scoilteoir PLC laistigh den raon tonnfhad oibriúcháin (de ghnáth 1260nm go 1650nm, a chlúdaíonn na bannaí O / E / S / C / L), agus go bunúsach ní athraíonn an cóimheas scoilte le tonnfhad, atá oiriúnach do chórais cumarsáide optúla éagsúla.

2. Prionsabal teicniúil: bunaithe ar sliseanna PLC
Fondúireacht sliseanna PLC: Is ciorcad tonn-treoraithe optúil planar é an croí a mhonaraítear ar fhoshraith ghloine Grianchloch trí phróisis leathsheoltóra (cosúil le fótailiteagrafaíocht agus eitseáil). Tá an struchtúr tonn-treoraithe optúil deartha go beacht chun cúpláil agus brainse na gcomharthaí optúla a bhaint amach.
Meicníocht Branching: Téann an comhartha optúil ionchuir isteach i struchtúr brainse Y-brainse nó cascáid ilchéime den sliseanna PLC, agus déantar an fuinneamh optúil a dháileadh go cothrom ar gach cainéal aschuir bunaithe ar airíonna fisiceacha an tonntreoraithe optúla (cosúil le cúpláil mód) (is é an cineál fiú scoilte an ceann is coitianta).
Neamhspleáchas tonnfhad: Tá freagra cothrom speictreach ag an scoilteoir PLC laistigh den raon tonnfhad oibriúcháin (de ghnáth 1260nm go 1650nm, a chlúdaíonn na bannaí O / E / S / C / L), agus go bunúsach ní athraíonn an cóimheas scoilte le tonnfhad, atá oiriúnach do chórais cumarsáide optúla éagsúla.

3. Struchtúr agus saintréithe pacáistithe (Modúl Bare Fiber)
Miniaturization Dlúth: Sábhálann an dearadh pacáistithe miniaturized (toisí tipiciúla mar L100 x W80 x H10 mm nó níos lú) go mór spás, go háirithe oiriúnach do thimpeallachtaí sreangaithe ard-dlúis (cosúil le frámaí dáileadh snáithíní optúla ODF, boscaí acomhal cábla optúla).
Pigtail shnáithíneach lom: Is snáithín optúil aonmhód caighdeánach é an deireadh ionchuir/aschuir le ciseal maolánach (G.652.D de ghnáth), agus tá an deireadh faoi stiúir i bhfoirm snáithíní lom. Soláthraíonn an dearadh seo modhanna nasctha solúbtha:
Is féidir é a nascadh go díreach leis an réimse snáithíní optúla trí chomhleá splicing (Fusion Splice) chun nasc buan íseal-chaillteanas, ard-iontaofachta a bhaint amach.
Is féidir é a nascadh go sealadach leis an gcorda paiste le cónascaire trí splice meicniúil nó adapter.
Comhpháirteanna tipiciúla:
Sliseanna scoilteora PLC (croí-chomhpháirt)
Eagar V-groove (ailíníonn agus a shocraíonn go beacht snáithín optúil ionchuir/aschuir)
Bosca pacáistithe miotail nó polaiméire (soláthraítear cosaint fhisiciúil)
Ionchuir/aschur muiceola snáithíní lom (le sainaithint dathchódaithe)
Lúibín gléasta nó poll socraithe (le haghaidh suiteáil éasca agus socrú sa trealamh)

4. Príomhpharaiméadair feidhmíochta
Cóimheas scoilte: Sainmhíníonn sé líon bealaí aschuir an scoilteoir (amhail 1 × 8) agus an cóimheas dáileadh cumhachta faoi choinníollacha idéalach (8: 12.5% / cainéal le haghaidh dáileadh comhionann). Tá caillteanas isteach i ndáiríre.
Caillteanas isteach (IL): Caillteanas cumhachta optúil péire calafoirt ar leith (calafort ionchuir go calafort aschuir sonraithe) i ndeicibeilí (dB). Méadaíonn an luach tipiciúil le líon na scoilteanna (mar shampla, tá caillteanas teoiriciúil gach cainéal de chothromóir 1x8 thart ar 10.5 dB, agus tá an luach iarbhír beagán níos airde).
Aonfhoirmeacht: An difríocht uasta i gcaillteanas ionsáite na gcalafort aschuir go léir (dB). Tomhaiseann sé comhsheasmhacht an chaillteanais ag gach calafort aschuir. Dá lú an luach, is amhlaidh is fearr.
Caillteanas Cleithiúnach Polarúcháin (PDL): An t-athrú uasta ar chaillteanas ionsáite de bharr athruithe ar staid polaraithe an chomhartha optúla ionchuir (dB). Dá lú an luach, is amhlaidh is cobhsaí an fheidhmíocht (go hiondúil <0.3dB).
Treoraitheacht/Caillteanas Fill ar ais (RL): Tomhaiseann sé cumas an scoilteoir an solas frithchaite a aonrú ag an deireadh ionchuir (logarithm diúltach an chóimheas idir an chumhacht solais fhrithchaite ag an deireadh ionchuir agus an chumhacht solais ionchuir, dB). Dá mhéad an luach, is amhlaidh is fearr (go hiondúil >50dB).
Tonnfhad Oibriúcháin: De ghnáth sonraithe mar 1260nm go 1650nm.
Teocht Oibriúcháin: Tá grád tráchtála coitianta (0 ° C go 70 ° C), grád tionsclaíoch (-40 ° C go 85 ° C) agus sonraíochtaí eile ar fáil.
Teocht Stórála: De ghnáth níos leithne ná an raon teochta oibriúcháin.

5. Príomhchásanna Iarratais
Líonra Fiber-go-an-Baile (FTTH): I líonraí optúla éighníomhacha (PON) mar GPON, EPON, XG-PON, 10G-EPON, feidhmíonn sé mar nód dáileadh cumhachta optúla idir an críochfort líne optúil (OLT) agus an t-aonad líonra optúil (ONU) (de ghnáth sa phointe dáileadh optúil ODP nó fráma dáileadh optúil ODF).
Líonra ceantair áitiúil snáthoptaice (LAN/CATV): Úsáidtear é i gcórais dháilte snáthoptaice laistigh d’fhoirgnimh agus de champais chun tarchur ilphointí comharthaí a bhaint amach.
Córais tástála agus braite: Dáil foinsí solais nó comharthaí i saotharlanna nó córais braite snáthoptaice dáilte (DAS/DTS).
Tosaigh Soghluaiste/Cúl: Comhiomlánú agus dáileadh comharthaí a bhaint amach i nasc snáithíní optúla na mbunstáisiúin 4G/5G.

6. Buntáistí agus Gnéithe
Ard-iontaofacht / saol fada: Feistí éighníomhacha, gan comhpháirteanna leictreonacha, gan aon riachtanais chumhachta, agus meántréimhse fada idir teipeanna (MTBF).
Cobhsaíocht mhaith comhshaoil: Go réasúnta neamhíogair d'athruithe ar theocht agus ar thaise (go háirithe i gcomparáid le scoilteoirí FBT).
Dlúth agus lightweight: Sábhálann dearadh Modúl Mini go mór spás agus simplíonn sé bainistíocht sreangaithe.
Raon tonnfhad leathan: Tacaíonn gléas amháin le feidhmchláir chórais iltonnfhad.
Solúbthacht snáithíní lom: Tacaíonn sé le splicing comhleá (caillteanas íseal, iontaofacht ard) nó modhanna splicing iolracha chun freastal ar riachtanais éagsúla innealtóireachta.
Comhsheasmhacht ard cainéal: Cinntíonn teicneolaíocht PLC aonfhoirmeacht mhaith idir calafoirt aschuir.

7. Cúrsaí roghnúcháin agus suiteála
Ceanglais shoiléire: Déan an cóimheas scoilte a theastaíonn (1xN), tonnfhad an ionaid (de ghnáth ní gá leathanbhanda a shonrú), agus leibhéal na teochta oibriúcháin (grád tráchtála/tionsclaíoch) a chinneadh.
Meaitseáil cineál snáithín: Cinntigh go bhfuil an cineál snáithín pigtail scoilteoir (de ghnáth G.652.D) ag teacht le cineál snáithín an chórais.
Deimhniú paraiméadar feidhmíochta: Tabhair aird ar cibé an gcomhlíonann príomh-pharaiméadair mar uaschaillteanas isteach, aonfhoirmeacht, PDL, agus RL riachtanais bhuiséid nasc an chórais.
Timpeallacht suiteála: Roghnaigh táirgí a chomhlíonann an raon teochta oibriúcháin ionchais. Tabhair aird ar thaise agus deannaigh a chosc agus easbhrúite fisiceach a sheachaint.
Oibriú snáithíní:
Comhleá: Ní mór do dhaoine gairmiúla é a dhéanamh, tar éis an phróisis chomhleá snáithíní caighdeánach chun a chinntiú go gcomhlíonann an caillteanas ag an bpointe comhleá na ceanglais. Ní mór aghaidh deireadh an tsnáithín a ghlanadh roimh chomhleá.
Bainistíocht coilithe snáithíní: Ní mór an snáithín tar éis comhleá nó splicing a fhuaraithe i gceart agus a shocrú sa fhráma/bosca dáileacháin chun a chinntiú go bhfuil ga lúbthachta an tsnáithín níos mó ná an ga lúbthachta íosta incheadaithe (de ghnáth > 30mm nó mar a cheanglaítear leis an tsonraíocht snáithín) chun caillteanais mhacrabhlaireachta a sheachaint.
Cosaint: Ní mór an pointe comhleá nó an pointe splicing meicniúil a chosaint le muinchille cosanta crapadh teasa nó bosca cosanta speisialta.
Úsáid cónascaire (más infheidhme): Má tá tú ceangailte trí adapter, cinntigh go bhfuil aghaidh deiridh an chónascaire glan chun éilliú agus caillteanas ard a sheachaint.

Cén fáth Roghnaigh Scoilteoirí PLC Goshining?
Saincheapadh ó cheann go ceann: Cóimheasa scoilte oiriúnaithe, cineál/fad snáithín, agus pacáistiú do do bhranda (tacaítear le OEM/ODM).
Éiceachóras Snáithín Aon-stad: Péire scoilteoirí lenár nascóirí snáithíní, cordaí paiste, caibinéid dáileacháin, agus dúnadh splice le haghaidh comhtháthú gan uaim.
Dearbhú Cáilíochta: Déantúsaíocht ISO-dheimhnithe le hinrianaitheacht iomlán agus tástáil optúil 100%.

Ní hamháin go dtugann roghnú Ningbo Goshining táirgí snáthoptaice iontaofa duit, ach freisin tacaíocht ghairmiúil agus seirbhísí a dhíríonn ar do chuid riachtanas a chomhlíonadh. Lig dúinn oibriú le chéile chun bonn láidir agus éifeachtach nasctha a sholáthar do thógáil do líonra snáthoptaice.
