Snáithín snáthoptaice PLC Scoilteoir

Mar cheann de na táirgí lárnacha de Ningbo Goshining Communication Technology Co., Ltd., an scoilteoir snáthoptaice PLC Is gléas éighníomhach optúil é (scoilteoir ciorcad tonn-sholais pleanach) a fhorbraítear bunaithe ar theicneolaíocht tonnthreoraithe optúil plánach. Úsáidtear é chun comhartha optúil ionchuir aonair a dháileadh go cothrom ar ilphoirt aschuir. Tá sé ina phríomh-chomhpháirt i líonra snáithín-go-an-baile (FTTH), líonra optúil éighníomhach (PON) agus líonra dáileacháin comhartha optúla il-nód. Ag brath ar chumais chomhtháite na cuideachta maidir le raon iomlán táirgí snáithíní optúla a dhearadh, a tháirgeadh agus a dhíol, tá Ningbo Goshining tiomanta do scoilteoirí PLC ard-iontaofachta agus réitigh cumarsáide optúla aon-stad a sholáthar do chustaiméirí chun freastal ar riachtanais éagsúla ó rochtain bhaile ar líonraí cnámh droma.

Prionsabal Oibre
Úsáideann an scoilteoir PLC próisis leathsheoltóra (cosúil le fótalitagrafaíocht agus eitseáil) chun struchtúir tonn-treoraithe micrea-optúla a dhéanamh ar fhoshraitheanna Grianchloch. Tar éis don chomhartha optúil ionchuir dul isteach sa tonnthreoir brainse Y-cineál, úsáidtear an struchtúr scoilteadh cascáideach chun dáileadh cumhachta optúla 1xN nó 2xN a bhaint amach. Tá an prionsabal scoilteadh bunaithe ar chúpláil mód agus dáileadh fuinnimh an réimse leictreamaighnéadach sa treoir tonn. Déanann dearadh scoilteoir PLC Ningbo Goshining na paraiméadair struchtúir tonntreoraithe a bharrfheabhsú chun aonfhoirmeacht agus tréithe ísealchaillteanas an atreoraithe comhartha optúla a chinntiú, ag soláthar dáileadh cobhsaí comhartha optúil do FTTH, PON agus cásanna eile.

Struchtúr lárnach agus pacáistiú

1. Sliseanna waveguide optúla
Mar chroí-chomhpháirt, úsáideann an sliseanna waveguide dé-ocsaíd sileacain ard-íonachta (SiO₂) nó ábhair pholaiméire ardfheidhmíochta, agus déanann sé an fheidhm scoilteadh comhartha optúil a bhaint amach trí chiorcaid tonntreoraithe optúla cruinne. Rialaíonn Ningbo Goshining go docht íonacht na n-ábhar sliseanna agus cruinneas struchtúr waveguide chun cobhsaíocht feidhmíochta optúla a chinntiú agus tacú le cumraíocht cóimheas scoilteadh solúbtha ó 1x2 go 2x64.

2. Eagar snáithíní
Úsáideann an deireadh ionchuir/aschuir eagar snáithíní aonmhód ard-chruinneas socraithe (snáithín G.652.D de ghnáth), atá ceangailte go gan uaim leis an sliseanna waveguide trí ghearradh uillinn 8 céim agus teicneolaíocht cúplála ardchruinneas. Cinntíonn próiseas cúplála féinfhorbartha na cuideachta cruinneas ailíniú an tsnáithín optúil agus an treoir tonn, laghdaítear caillteanas isteach, agus feabhsaíonn sé comhsheasmhacht an táirge.

3. Foirm phacáistithe
Soláthraíonn Ningbo Goshining réitigh pacáistithe éagsúla chun freastal ar riachtanais cásanna éagsúla:

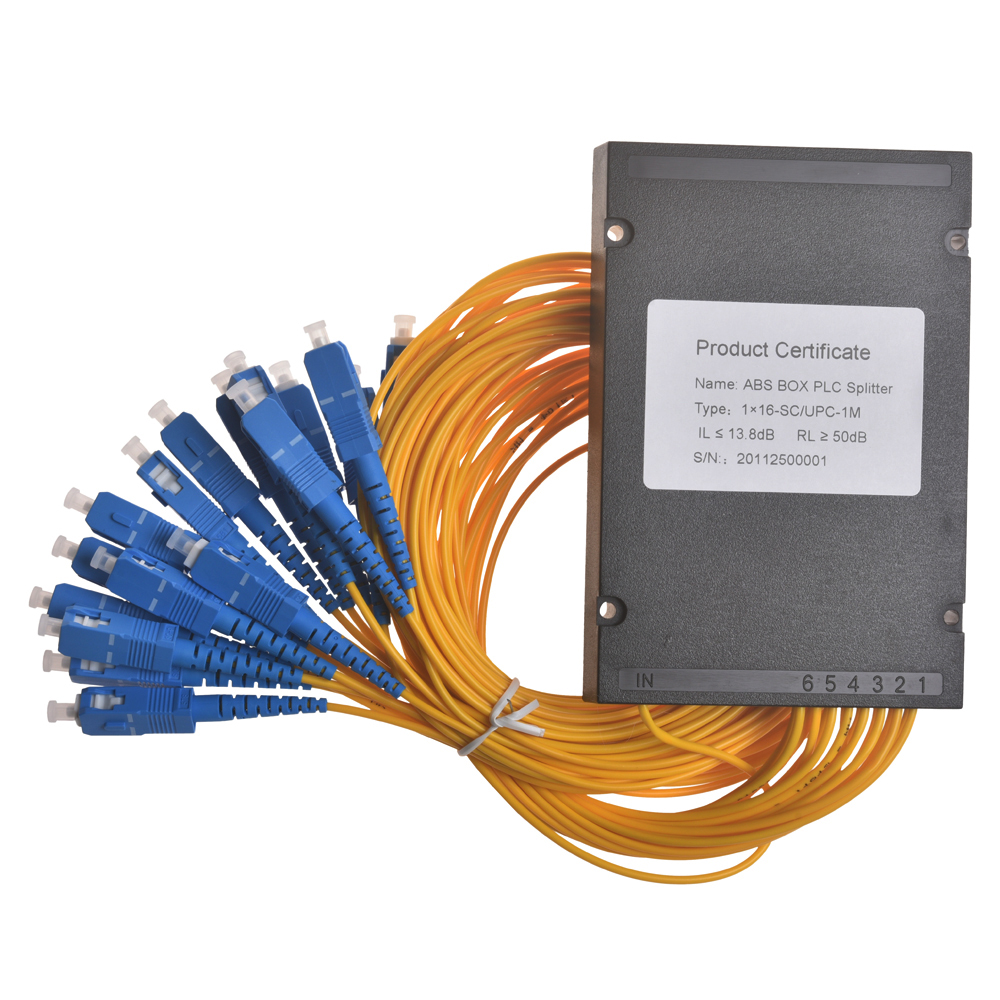

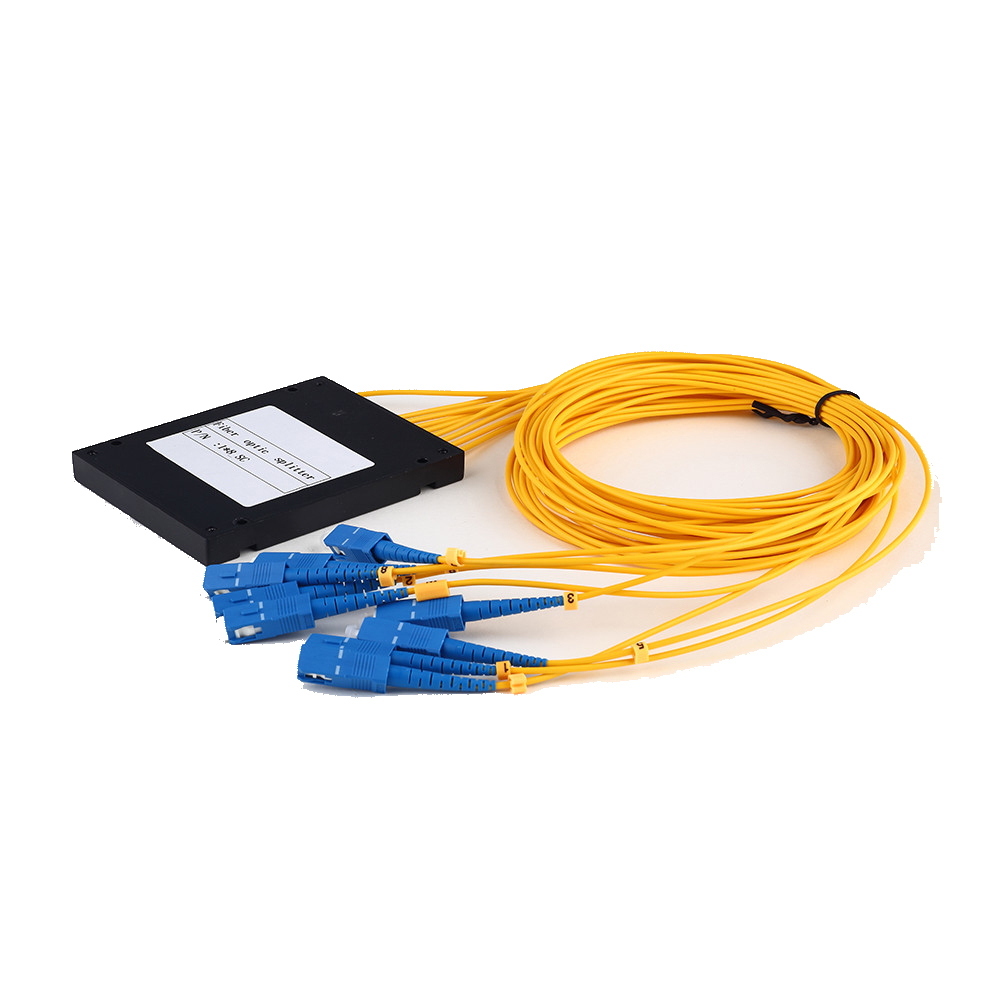

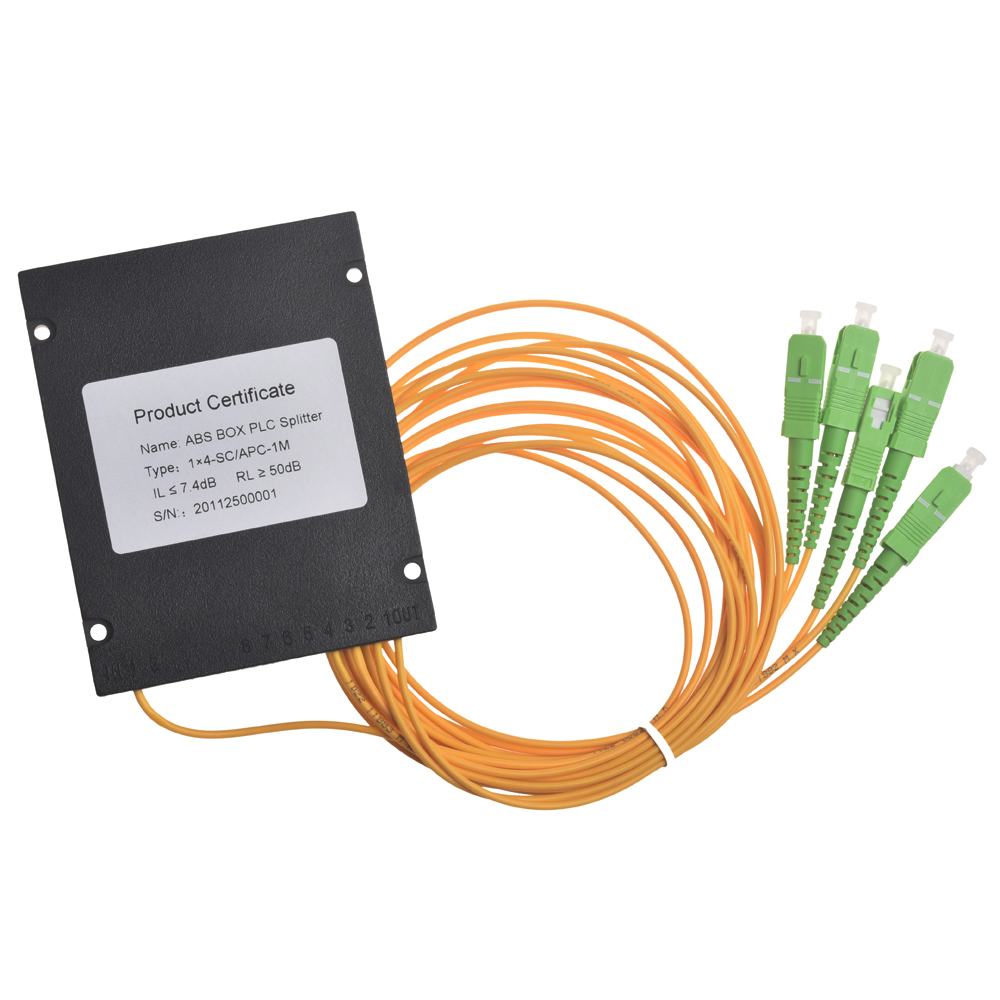

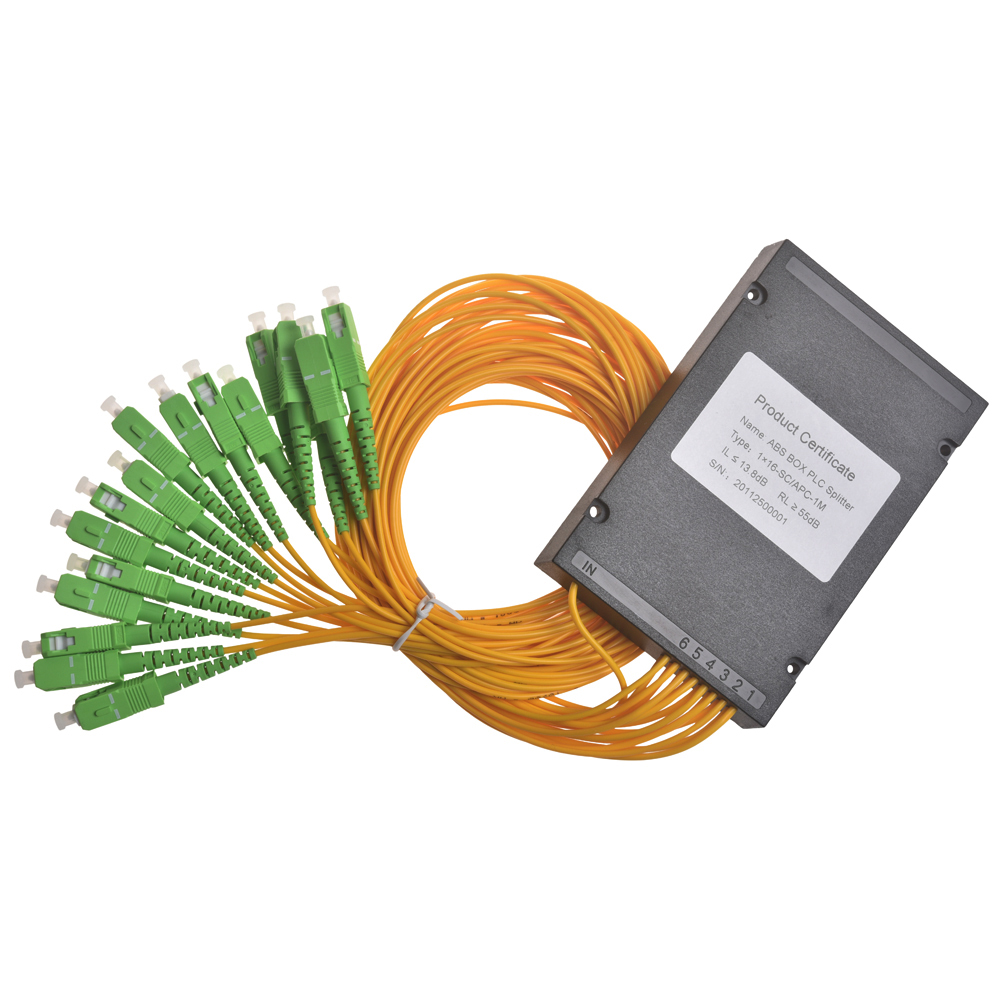

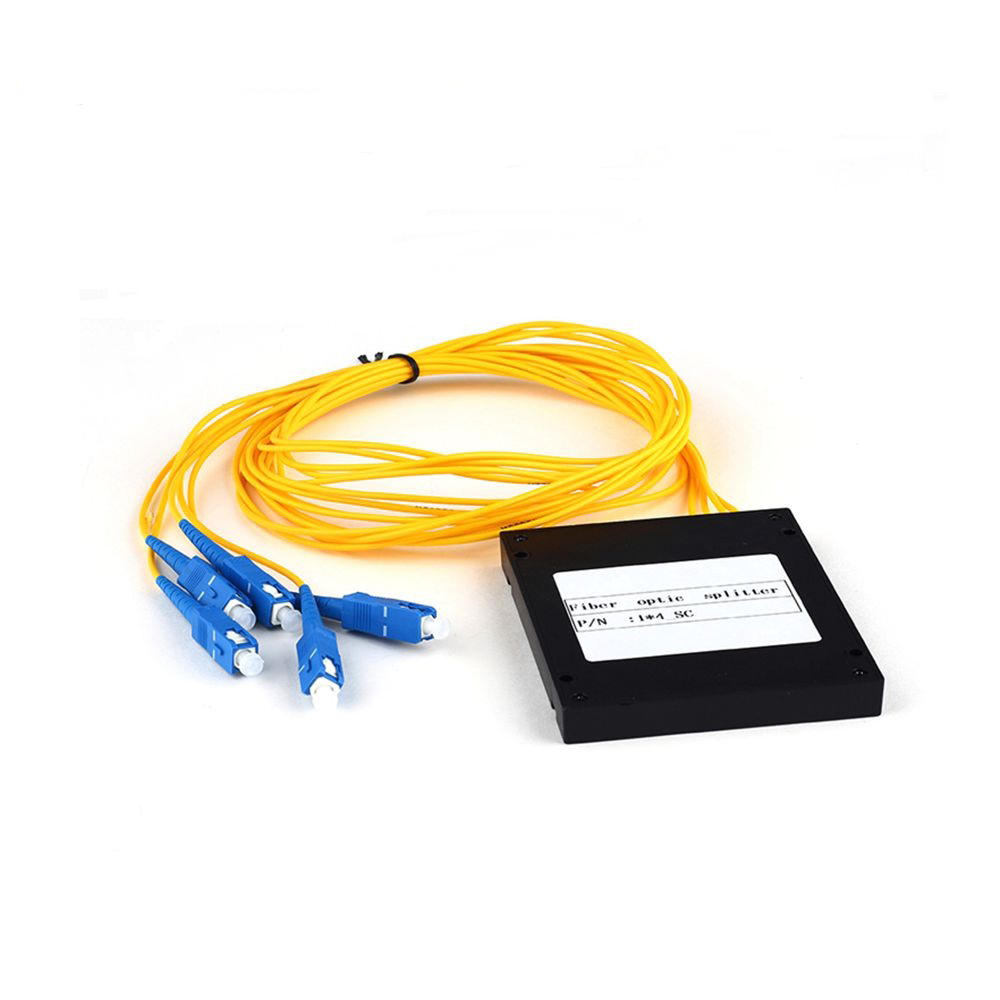

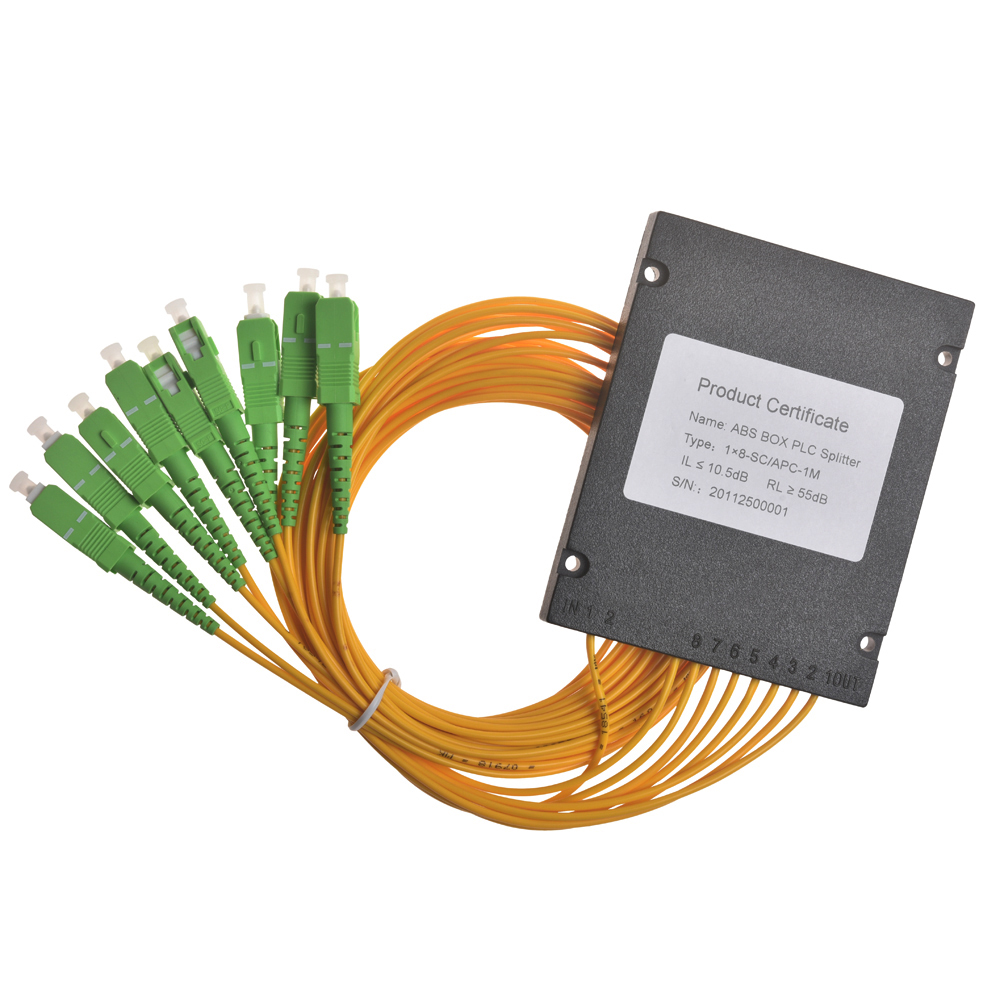

Pacáistiú micrea (Micrea): dearadh bosca ABS dlúth, oiriúnach don taobh istigh den bhosca dáileadh optúil;

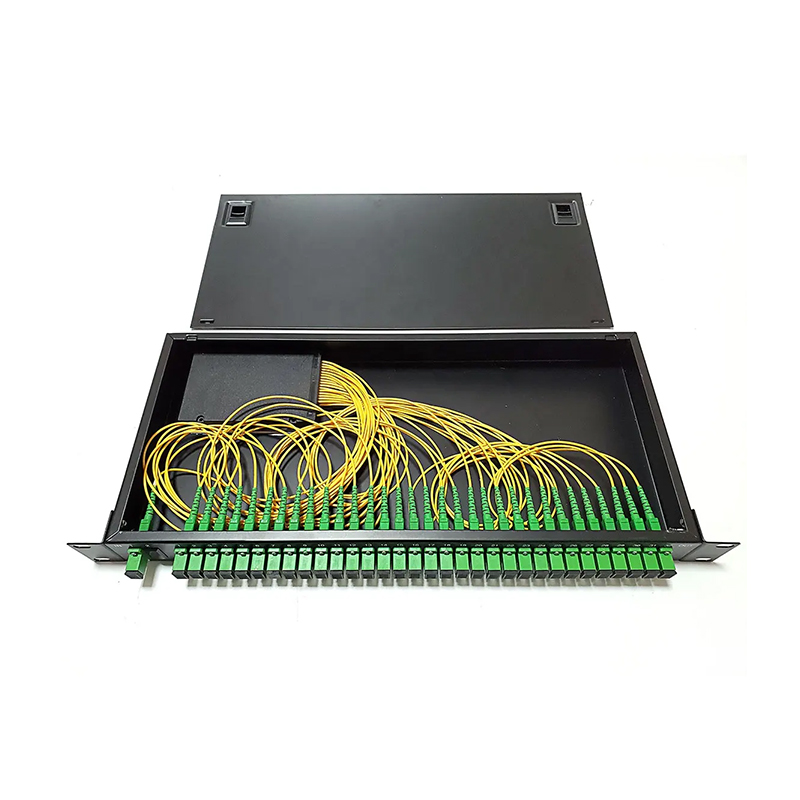

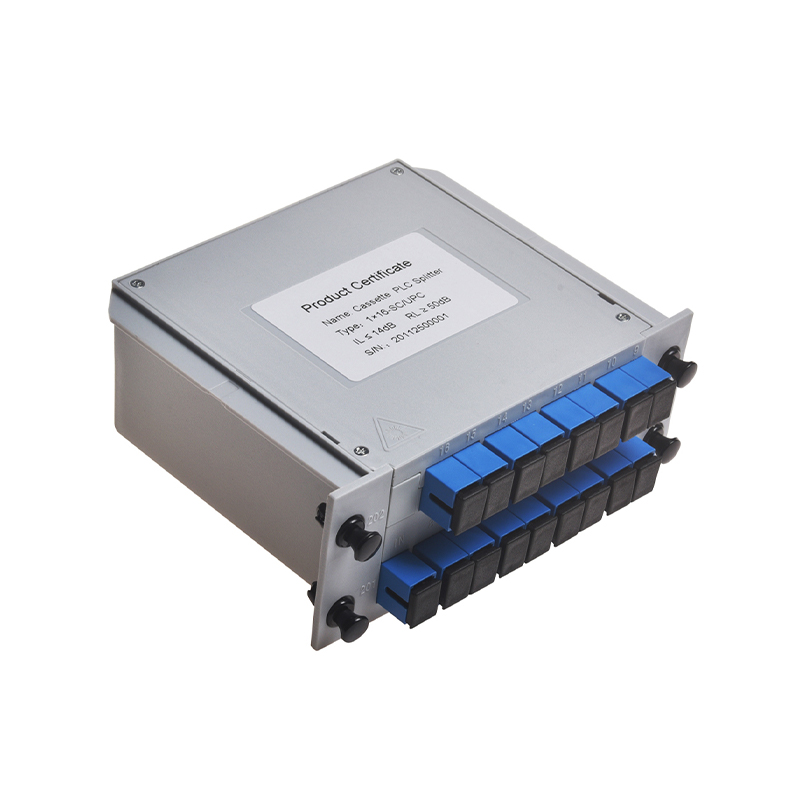

Modúl / Pacáistiú Breiseán (Modúl / Breiseán): modúl caighdeánach raca 1U, éasca le suiteáil ar an raca ODF;
Pacáistiú tráidire (Tráidire): oiriúnaithe do thráidire splicing snáithín nó bosca dáileacháin;

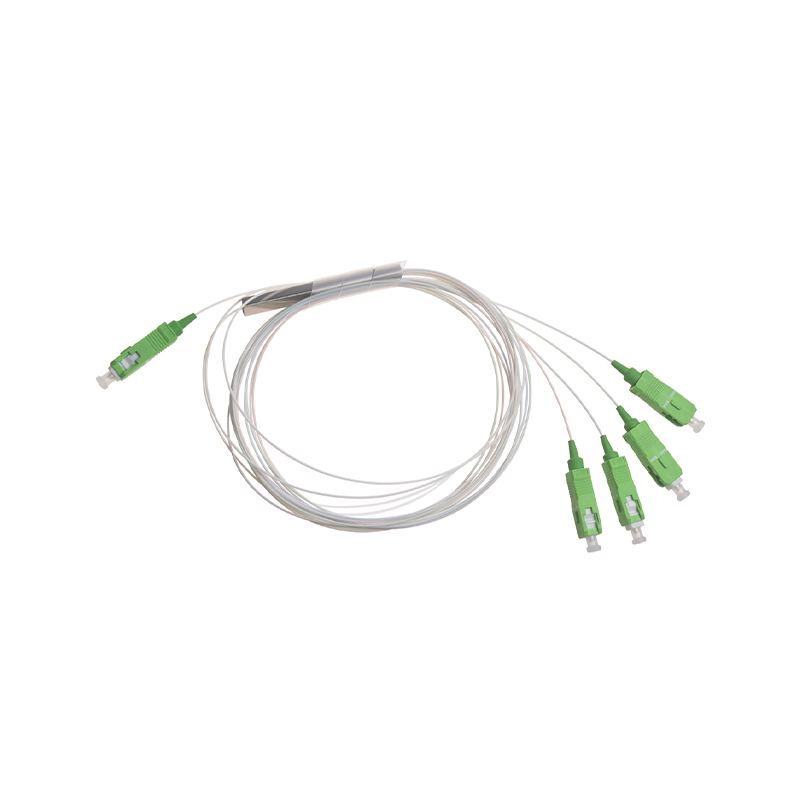

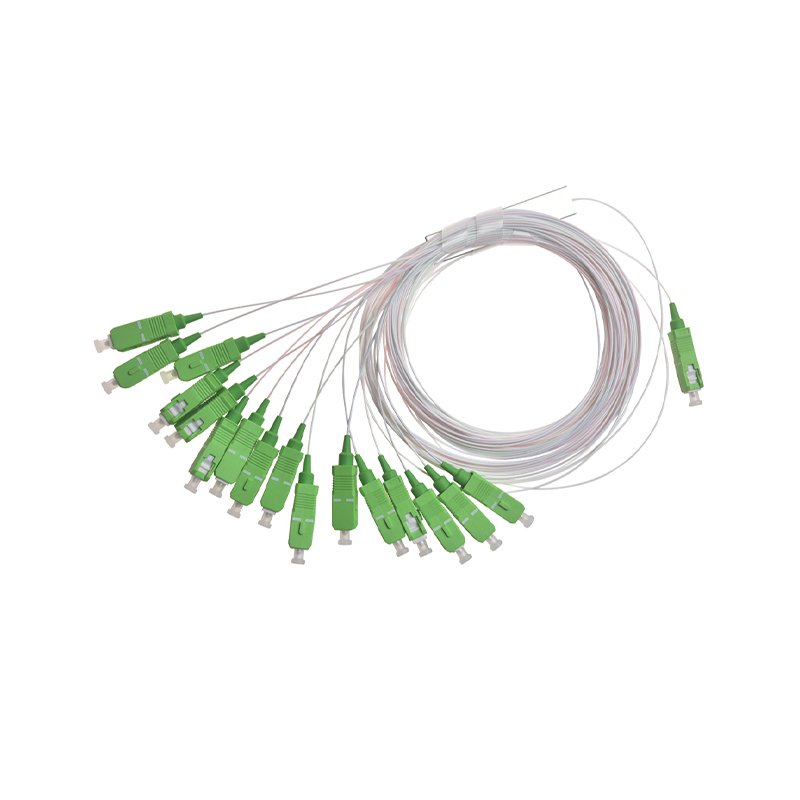

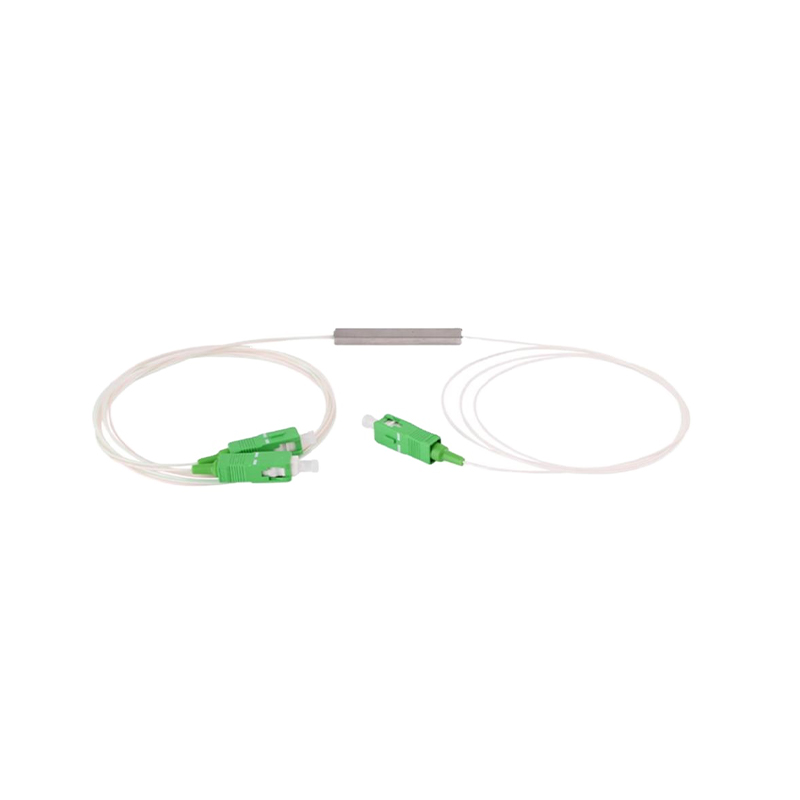

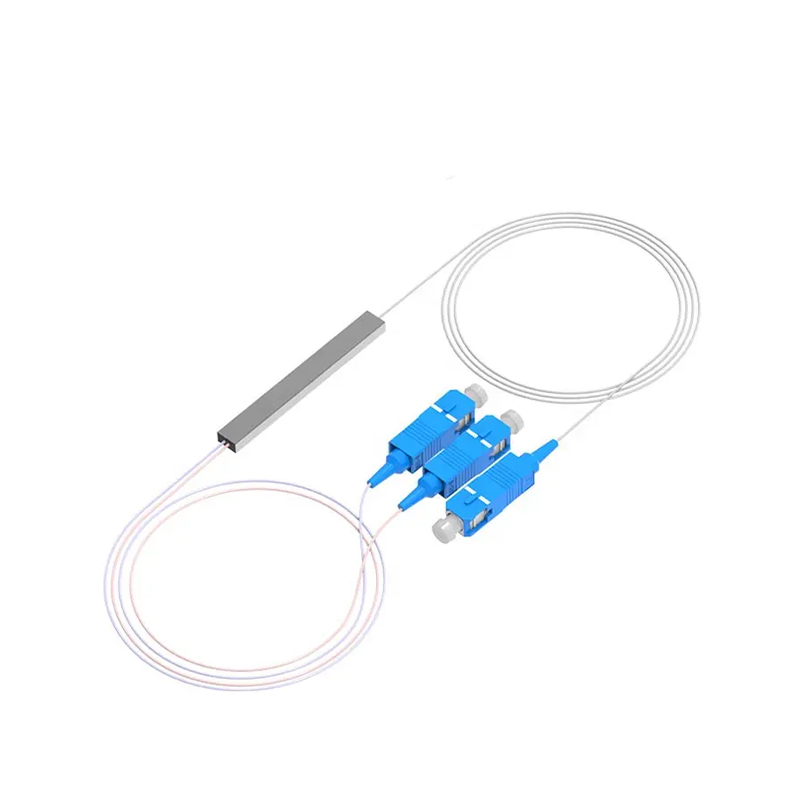

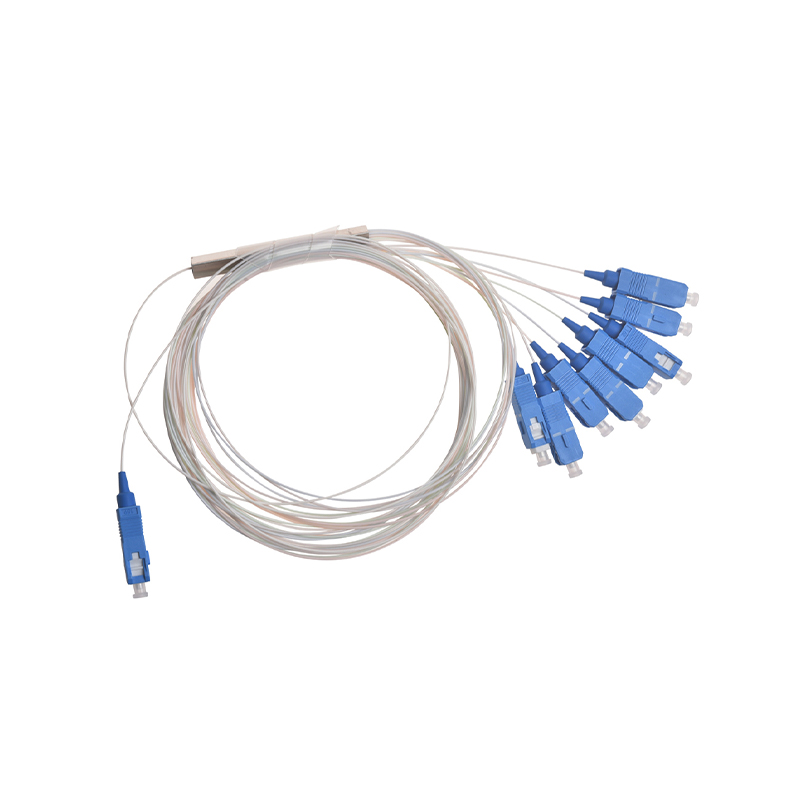

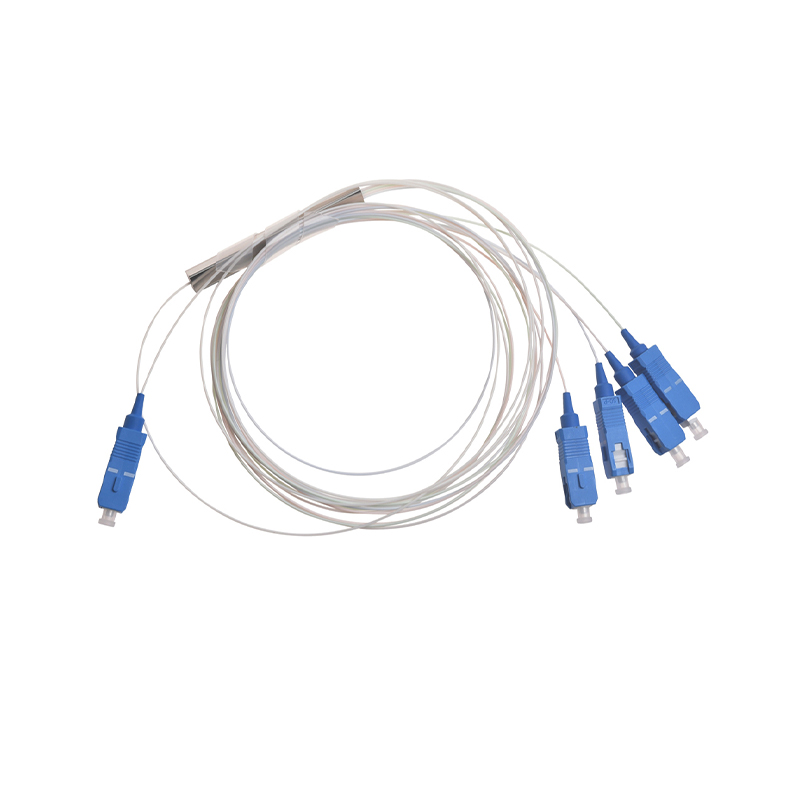

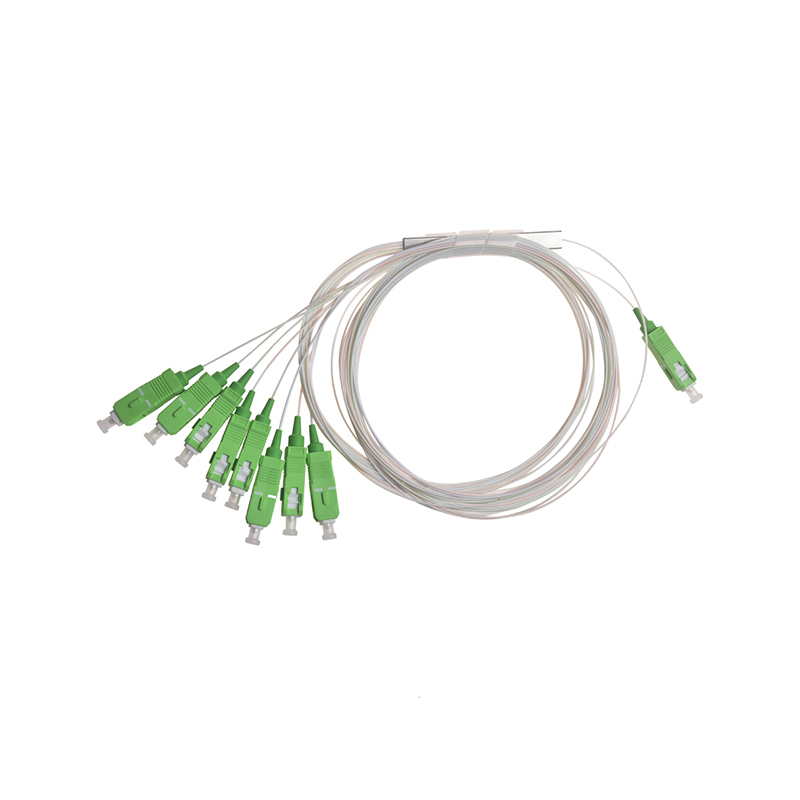

Pacáistiú feadáin cruach dhosmálta (gan bhloc): dearadh ardleibhéil cosanta, atá oiriúnach do thimpeallachtaí crua cosúil le teocht ard agus ard-taise.
Líontar gach pacáiste le silicone nó roisín chun cobhsaíocht mheicniúil agus caoinfhulaingt comhshaoil ​​a fheabhsú.

Príomhpharaiméadair feidhmíochta
Cloíonn scoilteoir PLC Ningbo Goshining go docht le caighdeáin tionscail i dtéarmaí feidhmíochta agus déanann sé príomh-pharaiméadair a bharrfheabhsú bunaithe ar riachtanais an chustaiméara:
Cóimheas scoilte: tacaíonn sé le cumraíochtaí solúbtha mar 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Tonnfhad oibre: clúdaíonn sé fuinneog aonair (1310/1490/1550nm), dé-fhuinneog (1310/1490nm, etc.) agus banna iomlán (1260-1650nm);
Caillteanas isteach (IL): tipiciúil Is é an raon luacha 3.6dB (1x2) go 21.0dB (1x64), atá níos fearr ná meán an tionscail;
Aonfhoirmeacht: Is é ≤1.0dB an difríocht i gcaillteanas isteach gach calafort aschuir, ag cinntiú dáileadh comhartha cothrom;
Caillteanas tuairisceáin (RL): ≥55dB, ag laghdú trasnaíocht machnaimh comhartha;
Caillteanas cleithiúnach polaraithe (PDL): ≤0.2dB, ag oiriúnú d'ionchuir stáit polaraithe éagsúla;
Inoiriúnaitheacht chomhshaoil: teocht oibriúcháin -40 ° C go 85 ° C, teocht stórála sa raon céanna, freastal ar riachtanais iarratais tionsclaíocha.
Príomhchásanna iarratais
Ag brath ar na buntáistí a bhaineann le raon iomlán táirgí snáthoptaice, úsáidtear scoilteoirí PLC Ningbo Goshining go forleathan sna cásanna seo a leanas:

Líonra FTTH: an comhartha snáthoptaice trunk a dháileadh ar chríochfoirt ilúsáideoirí (ONT/ONU) ag an bpointe dáileacháin optúil (ODP);
Córas PON: tacú le brainse comharthaí optúla EPON, GPON, XG-PON, NG-PON2 agus teicneolaíochtaí eile;
Líonra optúil CATV: dáileadh ilchainéil na gcomharthaí craolta iartheachtacha a bhaint amach;
Córas braite snáthoptaice: tacú le bailiú agus dáileadh comharthaí ilphointí;
Lárionad sonraí/líonra fiontraíochta: oiriúnú do LAN agus riachtanais sreangú cábla optúla a thógáil.
Ina theannta sin, soláthraíonn an chuideachta seirbhísí saincheaptha, ar féidir leo an cóimheas scoilteadh, an fhoirm phacáistithe a choigeartú nó comhpháirteanna snáthoptaice eile (cosúil le nascóirí tapa, geansaithe) a chomhtháthú de réir riachtanais speisialta an chustaiméara chun cabhrú le táirgí branda príobháideacha a chruthú.

Príomhphointí an phróisis déantúsaíochta
Leanann táirgeadh scoilteoir PLC Ningbo Goshining próiseas dian rialaithe cáilíochta:
Taiscí wafer: ciseal tonntreoraithe shilice ardíonachta a fhás ar fhoshraith sileacain;
Fótailiteagrafaíocht agus eitseáil: patrún tonnthreorach réamhshocraithe a fhoirmiú trí nochtadh UV agus eitseáil ian imoibríoch (RIE);
Cóireáil annealing: leas iomlán a bhaint as airíonna optúla an waveguide agus caillteanas tarchurtha a laghdú;
Meilt agus snasta aghaidh deiridh: maoile agus ingearachacht aghaidh deiridh an treoraithe tonn a chinntiú agus éifeachtacht cúplála a fheabhsú;
Cúpláil ailíniú eagar snáithíní: úsáid a bhaint as trealamh ardchruinneas chun ailíniú beacht agus nascáil bhuan a bhaint amach ar aghaidh deiridh snáithíní optúla agus tonntreoraithe;
Tástáil feidhmíochta: tástáil chuimsitheach ar phríomhpharaiméadair amhail caillteanas ionsáite, aonfhoirmeacht, agus caillteanas tuairisceáin;
Cosaint pacáistithe: an bhlaosc a chóimeáil agus é a líonadh le gliú cosanta, agus tástálacha iontaofachta comhshaoil ​​a rith mar rothaíocht teochta agus creathadh.

Breithnithe roghnúcháin
Cóimheas brainse: Arna chinneadh de réir líon na n-úsáideoirí líonra nó nóid brainse (cosúil le 1x32, 2x64).
Tonnfhad oibre: Meaitseáil an tonnfhad a úsáideann an córas (fuinneog shingil/dé-thriosach).
Caillteanas isteach: Ní mór é a chur san áireamh sa bhuiséad cumhachta nasc, agus roghnaigh táirgí a chomhlíonann ceanglais corrlaigh an chórais.
Foirm phacáistithe: Roghnaigh micrea, plug-in, tráidire nó feadán cruach dhosmálta de réir na timpeallachta suiteála (bosca sreangú / raca / lasmuigh).
Teocht Oibriúcháin: Roghnaigh idir raonta teochta tráchtála nó tionsclaíocha ag brath ar an timpeallacht imscartha (laistigh/lasmuigh).
Comhlíonadh Caighdeáin Deimhnigh comhlíonadh caighdeáin an tionscail (m.sh. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
