OTDR

Is gléas gairmiúil é OTDR Fiber Optic Equipment a úsáidtear chun líonraí snáthoptaice a thástáil agus a réiteach.
Tomhas agus suíomh cruinn: Is féidir le Trealamh Snáithín snáthoptaice OTDR fad, caillteanas, imeachtaí machnaimh agus suíomh pointí locht naisc snáthoptaice a thomhas go cruinn trí bhioga solais a instealladh agus anailís a dhéanamh ar na comharthaí backscattered agus frithchaite sa snáithín optúil. De bharr na ngnéithe seo is eochairuirlis é chun iontaofacht agus feidhmíocht líonraí snáthoptaice a chinntiú.

  • NK4000D NK4000D

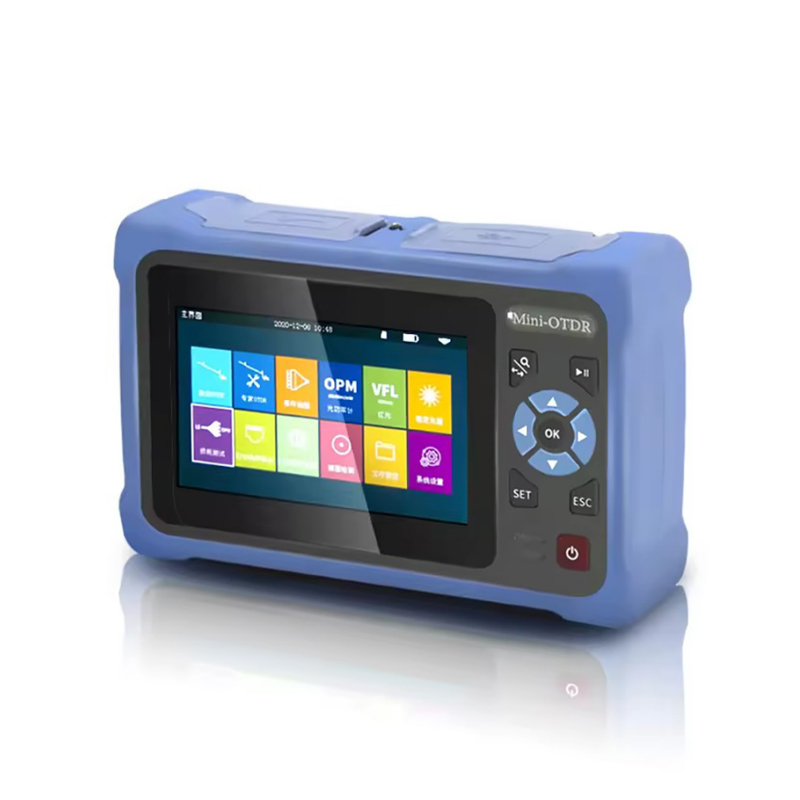

    NK4000D

    Glacann an tsraith NK4000 OTDR scáileán tadhaill capacitive 4.3-orlach. Comhtháthaíonn sé 12
FAOI LINN

Is fiontar é Ningbo Goshining Communication Technology Co., Ltd. a dhearann, a tháirgeann agus a dhíolann raon iomlán táirgí snáthoptaice le seirbhísí ardchaighdeáin agus den chéad scoth, a chuireann ar ár gcumas freastal ar éilimh na gcustaiméirí go léir agus seirbhís aon-stad a thairiscint. I measc ár dtáirgí tá Fiber Optic Fast Connector, Patch Corda, PLC Splitter, Cáblaí, Bosca Dáilte, Dúnadh Splice, agus Bosca Críochfoirt etc. Cuirimid seirbhísí Saincheaptha ar fáil freisin chun cabhrú le do bhranda féin a fhorbairt.

Teastas
Nuacht
OTDR Industry knowledge

Meicníocht oibre na OTDR cosúil leis an gcóras radair, agus déanann sé diagnóis nasc snáithíneach trí anailís bheacht optúil ar an bhfearann ​​ama:

Córas astaithe cuisle: Tá foinse léasair ard-chobhsaí ionsuite ag OTDR, a astaíonn bíoga solais caola de thonnfhad sonrach. Is féidir leis an bhfuinneamh pulse 100mW a bhaint amach, cinneann an leithead an réiteach fad tástála, agus bíonn tionchar ag an minicíocht athrá (1kHz-50kHz) ar an luas tomhais. Is féidir leis an gcóras rialaithe bíog Chliste an meascán paraiméadar a bharrfheabhsú go huathoibríoch de réir an achair tástála.

Anailís backscattering: Nuair a tharchuirtear an chuisle solais sa snáithín optúil, ginfear scaipeadh Rayleigh (thart ar 0.0001% den chumhacht optúil iomlán), agus fillfidh roinnt fótón (thart ar -50dB go -80dB) ar feadh an chosáin bhunaidh. Gabhann OTDR na comharthaí laga seo trí bhrathadóir APD an-íogair agus déanann sé taifead cruinn ar a n-am fillte agus déine. Tá déine an tsolais scaipthe comhréireach le comhéifeacht maolaithe an tsnáithín optúil, agus is féidir an caillteanas idir dhá phointe ar bith a ríomh trí anailís a dhéanamh ar fhána an chuar scaipthe.

Brath teagmhais machnaimh: Nuair a bhuaileann an chuisle solais cónascaire, comhpháirteach meicniúil nó aghaidh deireadh snáithíní optúla, ginfear machnamh láidir Fresnel (níos mó ná 1000 uair níos láidre ná scaipthe). Trí na beanna machnaimh seo a aithint (raon dinimiciúil suas le 45dB), is féidir leis an OTDR suíomhanna pointí imeachta éagsúla (cruinneas ± 0.5 méadar) a aimsiú go cruinn agus a gcaillteanas machnaimh (cruinneas ±0.1dB) a ríomh. Is féidir le halgartaim speisialta idirdhealú a dhéanamh ar shaintréithe éagsúla nascóirí gníomhacha (machnamh láidir) agus pointí comhleá (gan aon mhachnamh).

Próiseáil sonraí Chliste: Úsáideann OTDR nua-aimseartha teicneolaíocht próiseála comhartha digiteach chun an cóimheas comhartha-go-torann a fheabhsú trí mheánú iolrach. Is féidir le halgartaim meaisínfhoghlama níos mó ná 20 gnáthchineál teagmhais a aithint go huathoibríoch (cosúil le caillteanas lúbthachta, maolú buaic uisce, etc.) agus tuarascálacha tástála gairmiúla a ghiniúint. Is féidir leis an bhfeidhm tástála iltonnfhad (sioncrónú dé-tonnfhad nó trí thonnfhad) meastóireacht chuimsitheach a dhéanamh ar shaintréithe scaipthe agus ar mhaolú tonnfhad snáithíní optúla.
